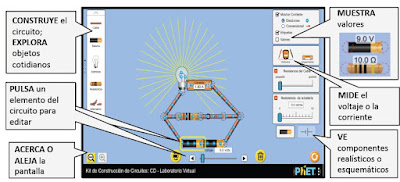

Simulador de circuitos (Phet)
(tomado de : https://phet.colorado.edu/sims/html/circuit-construction-kit-dc/latest/circuit-construction-kit-dc_es.html)
Actividad propuesta N° 1
Interactúa con el simulador de circuitos que aparece en la parte superior. (15 minutos)
Controles Complejos
• La tecla eliminar se puede usar para eliminar un componente del
circuito seleccionado o cortar un vértice seleccionado.
Actividad propuesta N° 2
- Construye un circuito para encender una bombilla.
- Predice lo que sucederá con el brillo de una bombilla cuando se cambie el voltaje.
- Descubre una forma de conectar dos bombillas en un circuito de modo que: a) si una bombilla está desconectada, ambas bombillas se apaguen, y b) si una bombilla está desconectada, que la otra bombilla permanezca encendida.
- Compara un circuito con dos resistencias conectadas en serie a un circuito con dos resistencias conectadas en paralelo. Describe qué sucede con la corriente y el voltaje en cada resistencia.
- Explica las ventajas y desventajas de los circuitos en serie y en paralelo.
- Diseña un experimento para determinar qué objetos son aislantes y cuáles son conductores.
- Determina cómo aumentar la velocidad de un electrón o invertir la dirección del movimiento. Explica tu método.
- ¿Qué representa el fuego?
- Predice lo que sucede con la corriente en un circuito cuando se cambia la resistencia de la batería o la resistencia del cable.
